電工知識
4-20ma模擬信號兩線制接線方式
作者：管理員點擊：1235 發布時間：2023-04-06 08:11:29

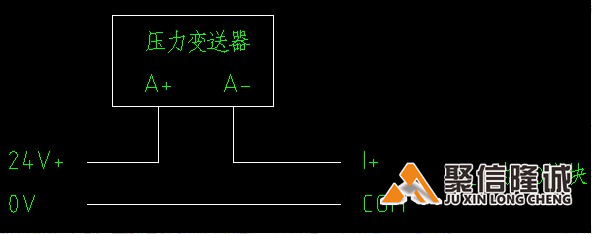

4-20ma模擬信號兩線制接線如圖：
4-20mA是一種兩線制4-20mA 信號隔離調理器，其主要用途是解決PLC/DCS控制系統與傳感器、上位機、下位機等數據采集、執行機構之間信號的竄擾和沖突問題。
其原理是采用線性光耦將信號的輸入與輸出回路隔離開來，通過比較調節、反饋放大電路來控制模擬信號的線性傳輸精度和線性度，無須單獨電源供電，采用兩線制配電回路輸出方式。
二線制4～20mA電路應用，其工作電源和信號共用一根導線，工作電源由接收端提供。為了避免50/60Hz的工頻干擾，采用電流來傳輸信號。
擴展資料：
4-20ma模擬信號二線制方案需要考慮的主要問題：確定所用接收器的數量，當有多個接收器時，它將要求變送器擁有一個較低的工作電源電壓。另外一種考慮是降低回路電流在接收端的壓降。
1、電路環中的接收器的數量：更多的接收器將要求變送器有較低的工作電壓。
2、變送器所必需的工作電壓要有一定的余量。
3、決定傳感器的激勵方法是電壓還是電流。
