萬用表的使用方法

作者：管理員點擊：782 發布時間：2023-03-31 20:25:10

萬用表原本是屬于電工的一種專業測量工具，但現在出現的電子萬用表操作簡單、壽命長、價格低，已經可以像螺絲刀、鉗子一樣成為家庭標配工具了。很多用戶把萬用表買回家了，卻看著表盤上密密麻麻的符號犯了愁——這東西到底該怎么用呢？

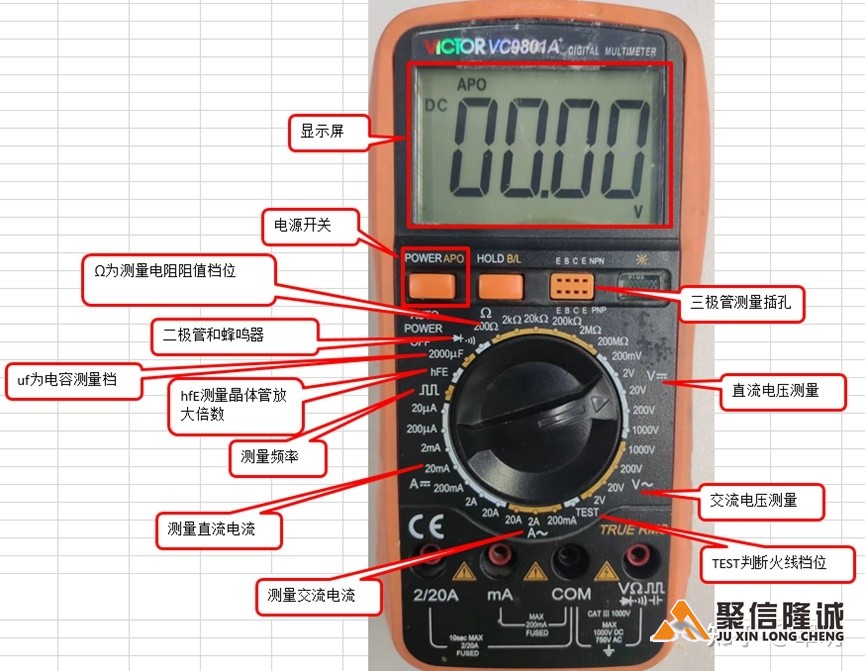

如上圖，電子萬用表可以分為三個部分：顯示屏、表盤和表筆。測量時，我們需要先撥動表盤，選擇合適的量程，再用表筆接觸被測物體，*后從顯示屏上觀察示數即可。下面我們把這個過程展開來說。

表筆插在哪？

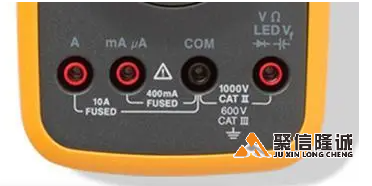

電子萬用表的*下面會有四個孔，我們的兩支表筆，就要插在這其中的兩個孔內▼

每一個孔的旁邊都標注了一些符號，其中有一個標注了“COM”符號，這個孔用來插入黑色表筆。紅色表筆插在哪，則要看我們要測量的參數：當我們想要測量一般電流時，表筆插在標注著“A”的孔內；當我們想要測量較小電流時（不足1A的電流），表筆插在“mA”孔內——如果你經驗豐富，可以估算被測物體電流，直接判斷插在哪個孔里。如果沒什么經驗，可以先插在“A”孔內測量，如果顯示屏上的示數不足1A，再把表筆換到“mA”孔內測量，獲得更精確的數值。

除了測量電流以外，其它所有時間里，紅色表筆都要插在標注著“ΩV”等多種符號的孔里。

黑色表筆和紅色表筆的位置可以對調，不影響測量結果。但就和上馬路就要靠右行一樣，這是一種約定俗成的規范，*好不要違背。

量程怎么選？

使用萬用表*關鍵的一步，就是轉動表盤，選擇合適的量程。萬用表的表盤一般分為內外兩圈，內圈標注著精確量程，外圈標注著測量檔位。轉動表盤時，需要先選擇測量檔位。

如上圖所示，萬用表的外圈一般會分為六個部分：交流電流檔（A~）、直流電流檔（A-）、交流電壓檔（V~）、直流電壓檔（V-）、電阻檔（Ω）、蜂鳴檔（符號我打不出來，自己看圖吧）。

撥動到要使用的檔位以后，還要選擇更精確的量程。以交流電壓檔為例，又分為2V,20V,200V,750V四種，選擇的原則是：選大于且*接近與實際示數的量程。比如被測物體上的電壓是12V，我們就要選擇20V量程。

和插表筆一樣，如果經驗豐富，可以直接判斷被測物電壓，然后選擇適合的量程。如果沒什么經驗，可以先選擇*大量程，觀察測量示數，再進行選擇。比如先用750V檔位測量，測得示數只有170V，那就把量程選擇到200V繼續測量。

測量的正確姿勢

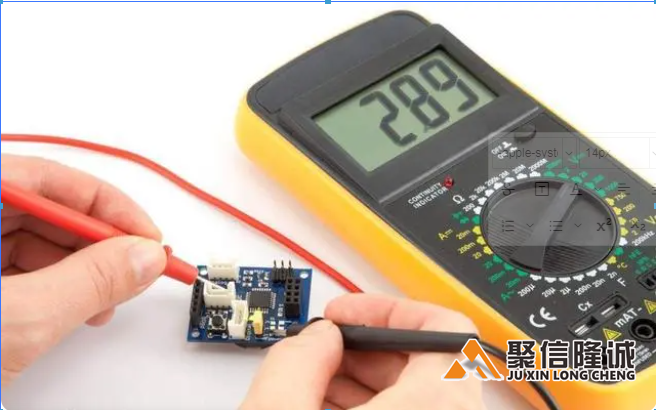

當我們把電子萬用表調試好了，表筆也插好了、表盤也撥好了，就該正式進行測量了。測量的正確姿勢，應該是左手拿萬用表，右手像拿筷子一樣拿著兩根表筆，并用兩根表筆前端的金屬部分接觸被測物體▼

待顯示屏上的數字穩定后，直接讀取示數即可。當然了，實際應用中，可以使用這種姿勢的情況并不多。如果被測物體比較長，一手拿著一支表筆，也是被允許的——但別忘了，可以這樣做，并不代表這樣做就是正確的。
